HealthyPi v3, DIY kit per monitorare i segni vitali

HealthyPi di ProtoCentral è un addon per monitorare i segnali vitali, come ECG/respirazione, pulsiossimetro e temperatura. Tutto a 195$.

healthypi



HealthyPi è la prima soluzione interamente open-source ed estremamente completa per il monitoraggio dello stato di salute. Montata su un Raspberry Pi è in grado di tramutarlo in un completo sistema di monitoraggio dei segni vitali.

Il sistema  a basso costo ha però un difetto, mancando le certificazioni come l’approvazione del FDA  ( Food and Drug Administrations) non può essere usato e venduto in America e in quei paesi dove gli elettromedicali sono regolamentati.
Tuttavia, come dispositivo di monitoraggio, è improbabile che sia un pericolo.

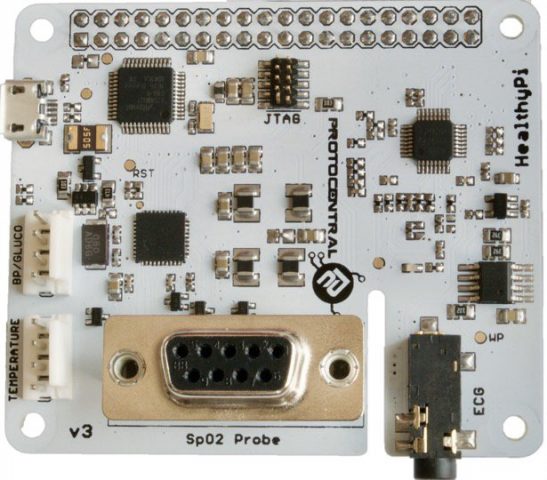

L’hardware HealthyPi è disponibile con schemi Eagle, file di layout e BOM.

Il Kit basic è in grado di rilevare la temperatura, la saturazione di ossigeno nel sangue ed è in grado di effettuare un ECG tramite 20 elettrodi adesivi.
Esiste anche il kit completo, che aggiunge la board Raspberry Pi 3, il display touchscreen da 7″, il case SmartiPi e l’alimentatore da 2,5A. Non manca ovviamente la microSd da 16GB con il sistema Raspbian e il software HealthyPi pronto all’uso. Il prezzo per questo kit raggiunge le $395. La vendita al pubblico è prevista per il 10 Luglio.

healthypi

A chi è rivolta HealthyPi?

  • Studenti o ricercatori che vogliono incorporare nei propri progetti la lettura dei segnali vitali
  • Regioni povere nel mondo dove i trattamenti medici sono limiti e i costi proibitivi
  • Ai progettisti di elettromedicali e dispositivi medici come base di prototipazione rapida



Specifiche Tecniche

  • ECG e monitor respiro: tramite il TI ADS1292R 24-bit
  • Pulsiossimetro: viene usato il TI AFE4490
  • Temperatura:  Maxim MAX30205
  • Main microcontroller: Atmel ATSAMD21 ARM Cortex M0 – compatibile con Arduino Zero
  • Programmabilità: Arduino Zero Bootloader precaricato
  • Interfacce: Raspberry Pi 40-pin header (UART pins connected), USB CDC device, ulteriore connettore UART per l’aggiunta di un secondo
  • modulo per il monitoraggio della pressione.
  • Dimensioni: 65 mm x 56.5 mm x 6 mm
  • Peso: 100 g
